详细模块

馈电
单元

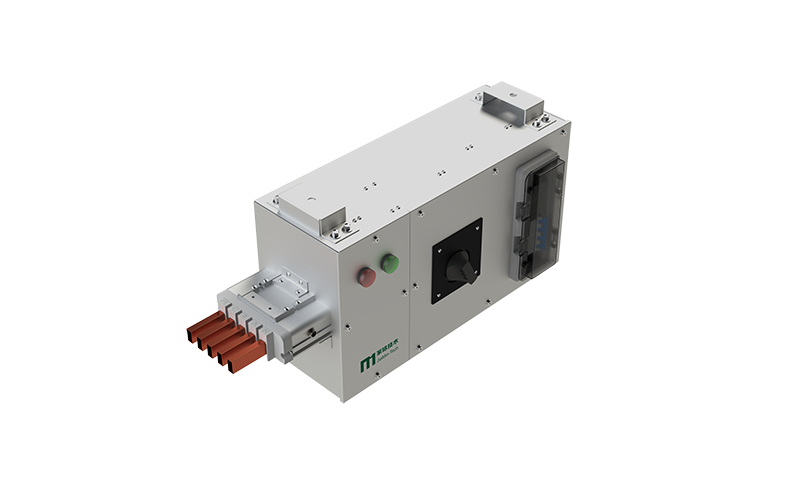

馈电单元包括电缆馈线箱、法兰，通过电缆或铜排向母线槽供电，监控可选。
直线段

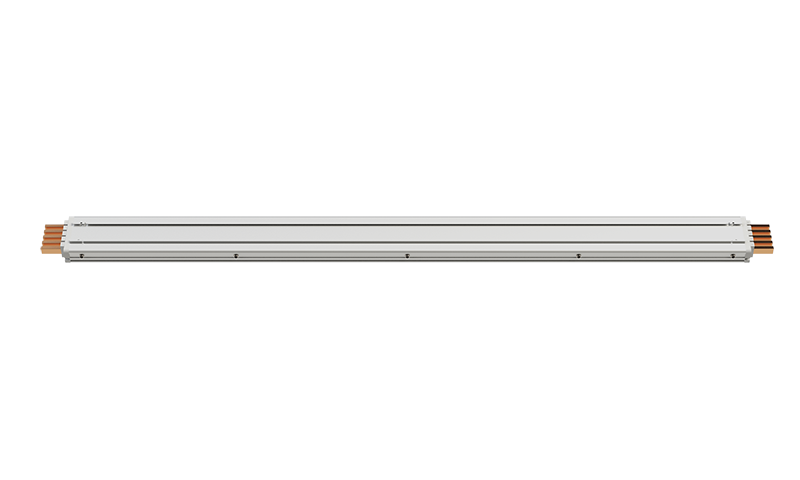

直线段负责承载母线电流，防护等级为IP42 IP54。
通讯线
接口

通讯线槽和插接箱上分别设置航空插座（母头），两者可以通过一根两端带有航空插座（公头）通讯线缆进行就近快速连接。
滑轨式
插接箱

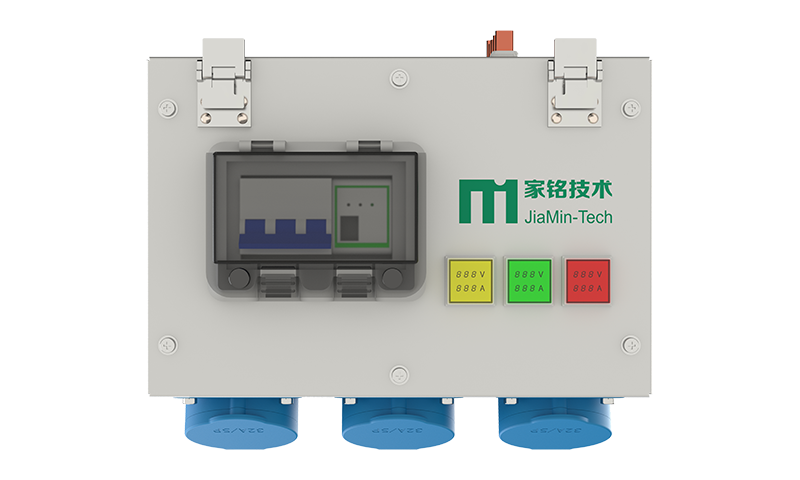

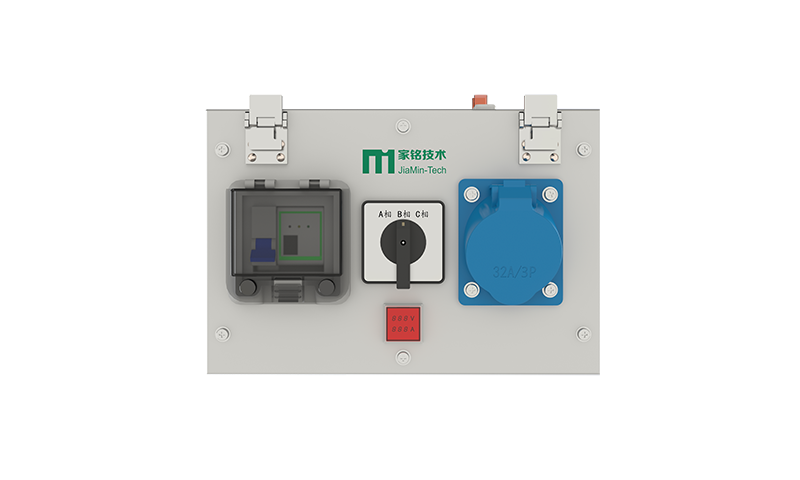

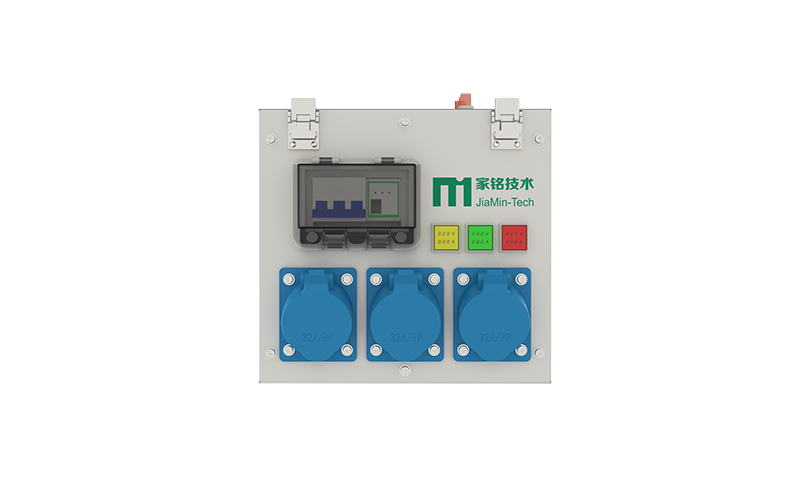

滑轨式插接箱用于连接小母线与机柜，可将本母线配电接入每个机柜，监控可选。
连接器

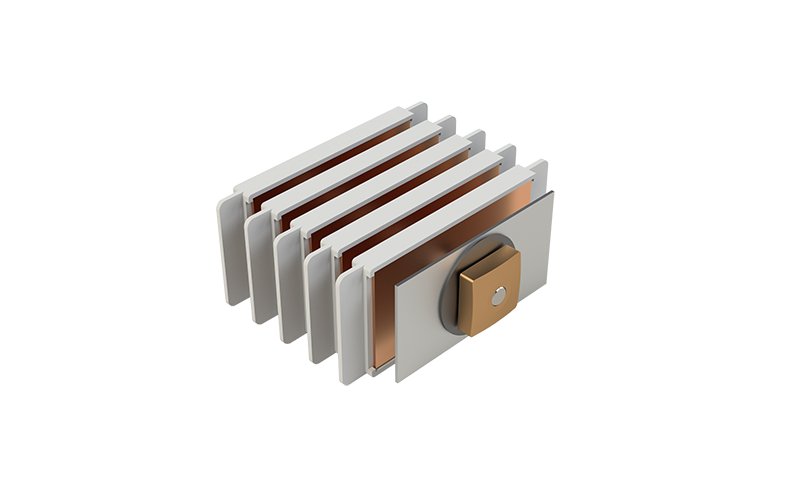

连接器用于连接两段母线槽。
端封

端封用于保护母线末端，可有效隔离人与母线，保证人身安全。

产品特点

优质导电铜排

采用高纯度T1（≥99.97%）、导电率高达97.7% 的空心电解铜导体。此设计合理的利用了铜排的有效导电部分，也加大了和空气的接触面积，使得在满足温升的情况下，又加强了散热；空心铜排的短边加宽设计，有利于加大插接模块的取电插脚与空心铜排的接触面积，有效降低接触电阻，降低温升，加强电气可靠性。
耐腐蚀外壳

母线槽外壳通过了1200小时的盐雾试验，具有良好的防腐蚀性能。外壳结构设计紧凑，占用的安装空间小。
B级绝缘材料

绝缘套采用聚碳酸酯材料挤出，绝缘等级为B级，耐高温130℃，能有效杜绝极限环境温度和极限温升情况下造成的产品老化情况。阻燃等级V0，不含有卤化物，成品通过了960℃的灼热丝试验。在火灾情况下不会产生有害气体，且能有效推迟火灾蔓延确保母线的运行安全。
内置通讯线缆设计

采用通用型插接箱进行“母线-机柜”配电，各型号高度一致；支持全点位插接，单/三相插接箱可同时混插于同一母线槽，更灵活地满足客户需求。通讯线缆内置在母线槽外壳的本体内，美观大方，进一步加强线缆的电磁兼容性能。模块化设计，现场组装后，无需在现场拉通讯线，省心省时省力。
监控设计

可根据客户需求实现多点监控，如主路监控、支路监控、就地监控、远程监控等监控方式可选。

方案特点

产品化

直身段、始端箱、插接箱等组件均为工厂预制，实现现场快速拼装。
降低成本

结构简化，采购器件减少；部件简化，投入单位安装人员减少；对比固定口机房母线或“列头柜+线缆”配电方案，可有效降低采购成本。
灵活配置

每机柜可通过满足不同功率需求的插接箱从直身段取电，单机柜功率弹性调整不影响周边机柜用电需求，不涉及工程级改动；另直身段上内置弱电线槽及标准接口，插接箱可实现就近接入监控系统，即插即用，实现无缝对接。
快速部署

JIAMINTECH RAPLOY T方案将固定口插接箱进行优化，采用滑轨式插接箱使配电方式更加灵活；对比固定口机房母线或列头柜 + 线缆配电方案，可省去大量现场安装对接工程。
节约成本

“列头柜+电缆”末端配电方案生命周期约10-15年，而母线方案生命周期至少为前者两倍（约25-30年）；
其次，选用末端母线方案可以将列头柜取消的同时，再配置多一个机柜，一个项目下来约可增加5%的机柜，以此，单机柜成本分摊节约约30%。
全生命周期成本优势

母线系统还可分布投资，客户可以先布母线部分，后期需要插接箱再逐步部署；日常维护便捷，可节约机房整体运维成本，可重复利用，降低机房搬迁或重新布局的成本。
